案例背景

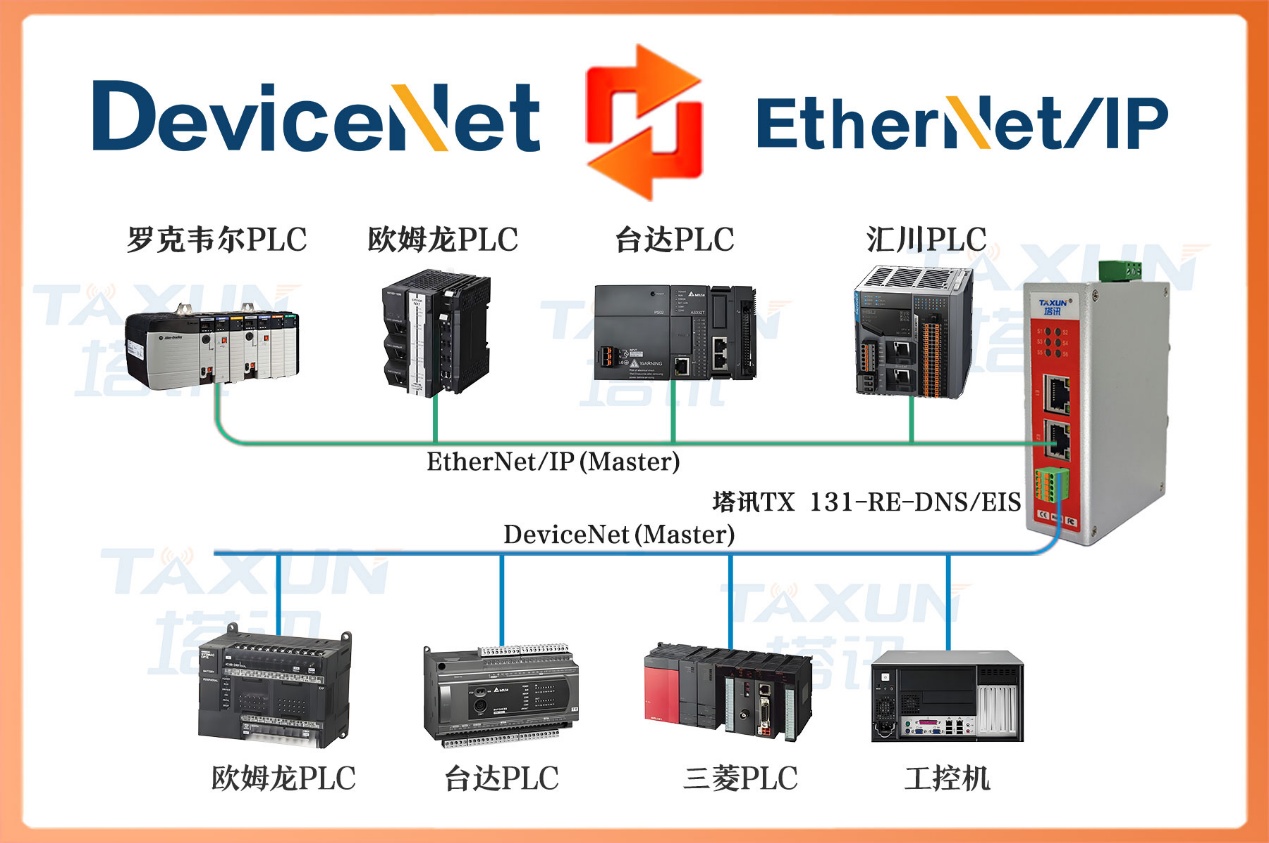

DeviceNet 转 Ethernet/IP在食品饮料行业，包装生产线涉及多种设备，如灌装机、贴标机、封口机等。不同设备可能采用不同的工业总线协议，为了实现整个包装生产线的自动化控制和数据共享，需要将采用 Ethernet/IP 主站的三菱 Q 系列 PLC 与采用 DeviceNet主站的欧姆龙 CJ2M PLC 进行连接。塔讯 TX 131 - RE - DNS/EIS 协议总线网关可解决协议不兼容问题，实现设备间的有效通信。
设备参数
塔讯 TX 131 - RE - DNS/EIS 协议总线网关
工作电压：24V DC
通信速率：Ethernet/IP 支持 10/100Mbps 自适应，DeviceNet 支持 125kbps、250kbps、500kbps
防护等级：IP20
输入输出点数：可根据需求配置
三菱 Q 系列 PLC（Ethernet/IP 主站）
高性能处理器，处理速度快
丰富的通信接口，支持 Ethernet/IP 协议
可扩展性好，能满足不同规模生产线需求
欧姆龙 CJ2M PLC（DeviceNet 主站）
紧凑设计，节省空间
支持 DeviceNet 协议，通信稳定
具备多种输入输出模块，可灵活配置
配置过程
硬件连接
将DeviceNet 转 Ethernet/IP塔讯网关的 Ethernet/IP 接口通过网线连接到三菱 Q 系列 PLC 的 Ethernet/IP 端口。
把DeviceNet 转 Ethernet/IP网关的 DeviceNet 接口通过 DeviceNet 电缆连接到欧姆龙 CJ2M PLC 的 DeviceNet 端口。
为网关提供 24V DC 电源。
软件配置（三菱 Q 系列 PLC）
打开三菱 GX Works3 编程软件，创建新项目。
添加 Q 系列 PLC 设备，进行硬件组态，配置输入输出点数和通信接口。
添加 Ethernet/IP 主站模块，将塔讯网关作为 Ethernet/IP 从站设备添加到主站系统中，设置相关参数。
定义 Ethernet/IP 通信数据区，确定与网关交换的数据。
编写 PLC 程序，实现对 Ethernet/IP 从站设备（即塔讯网关）的控制和数据读取。
软件配置（欧姆龙 CJ2M PLC）
打开欧姆龙 CX - Programmer 编程软件，创建新项目。
添加 CJ2M PLC 设备，进行硬件组态，配置输入输出点数和通信接口。
添加 DeviceNet 主站模块，将塔讯网关作为 DeviceNet 从站设备添加到主站系统中，设置相关参数。
定义 DeviceNet 通信数据区，确定与网关交换的数据。
编写 PLC 程序，实现对 DeviceNet 从站设备（即塔讯网关）的控制和数据读取。
网关配置
打开Ethernet/IP转DeviceNet塔讯网关的配置软件，连接到网关。
设置网关基本参数，确保 IP 地址与三菱 Q 系列 PLC 所在网络段一致。
配置 Ethernet/IP 从站参数和 DeviceNet 从站参数，与相应 PLC 中的设置一致。
定义数据映射关系。
系统测试
上电测试，检查设备运行状态。
进行数据发送和接收测试，模拟生产线实际操作。
长时间稳定性测试，确保系统在连续运行时的可靠性。
应用效果
通过Ethernet/IP转DeviceNet塔讯 TX 131 - RE - DNS/EIS网关实现了三菱 Q 系列 PLC 与欧姆龙 CJ2M PLC 的通信，包装生产线各设备协同工作，提高了包装效率和质量，减少了人工干预。
