【CANoe】创建和使用UDS服务

使用UDS服务

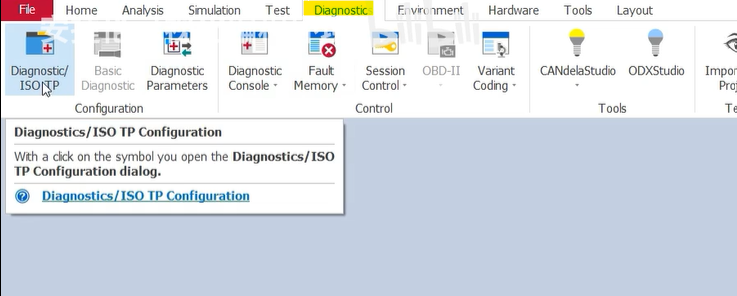

打开诊断配置窗口

• 注：会自动生成simulatian中对应网络，如simulation有2路CAN，这里也会显示2路

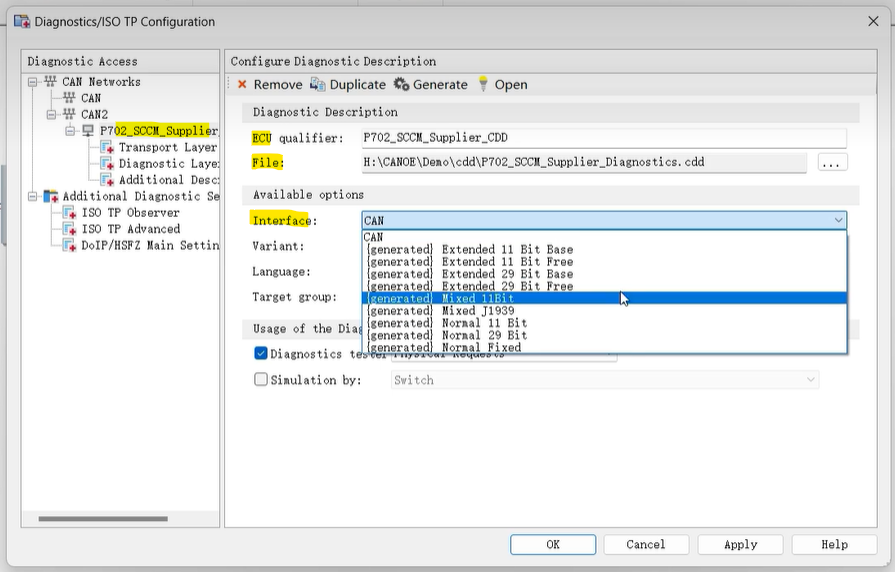

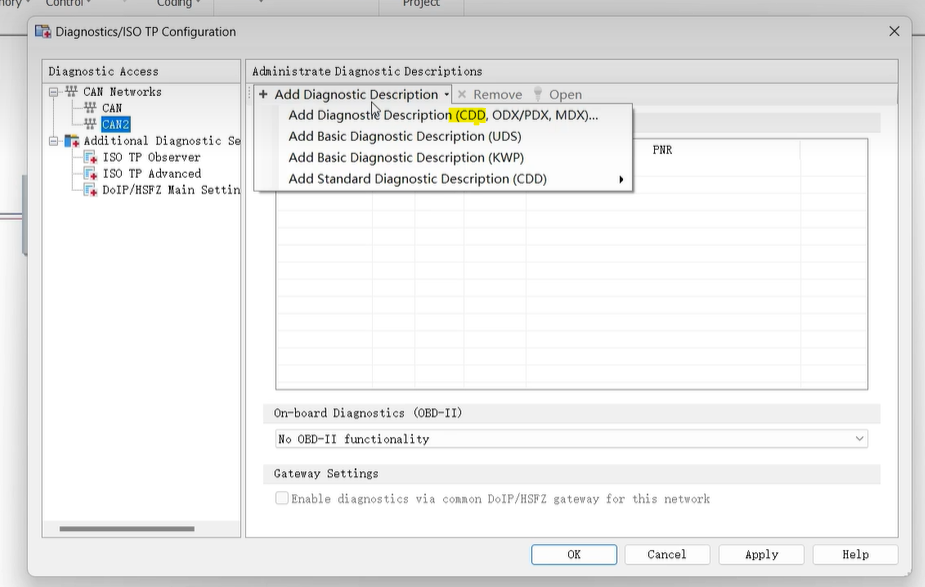

添加CDD文件

• 选中某一路CAN，右键 或 如图-添加cdd


查看cdd的关键信息

• 如图：cdd name/路径等

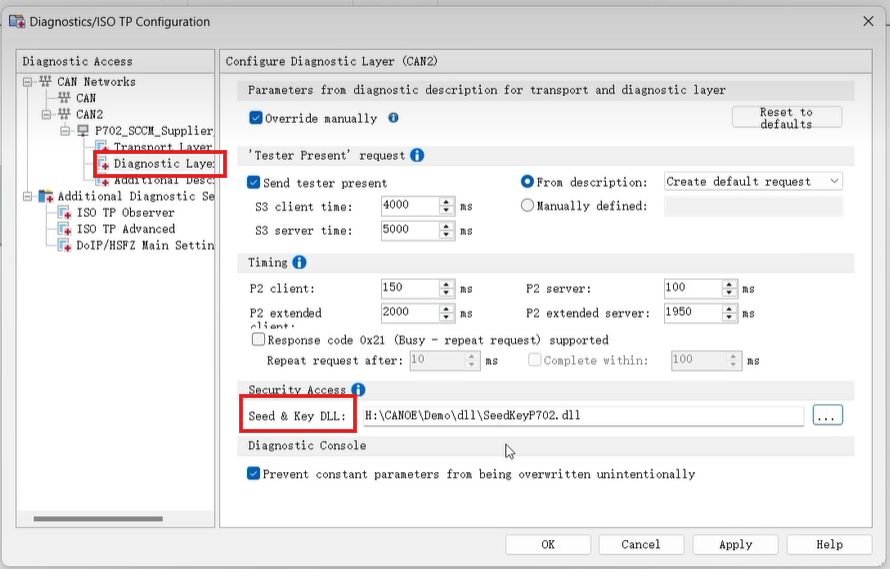

添加dll文件：用于27服务

• seed和key加密解密

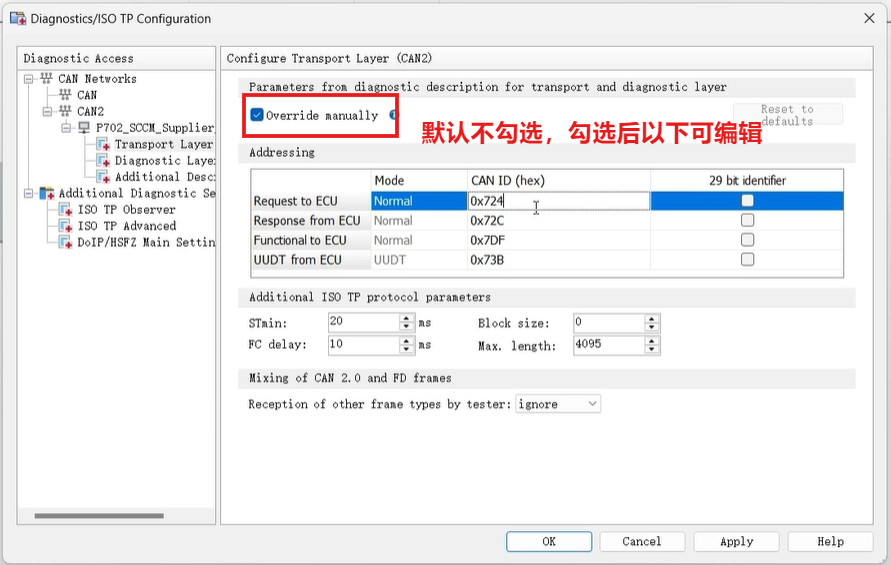

其他查看信息

• 一般不动

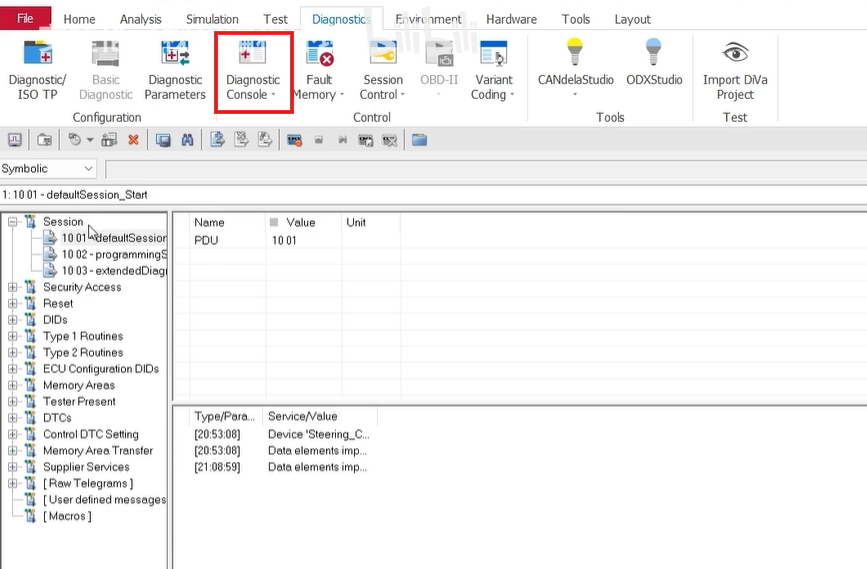

打开诊断console界面

• 可以发送定义好的诊断命令


编辑UDS服务：CANdela

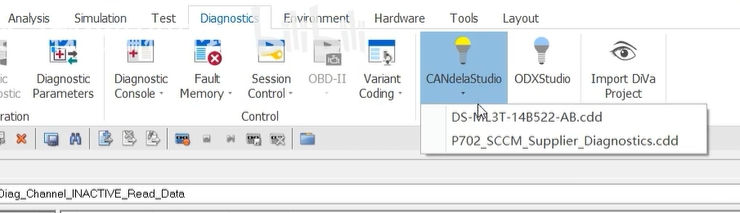

CANdela中编辑cdd文件

•

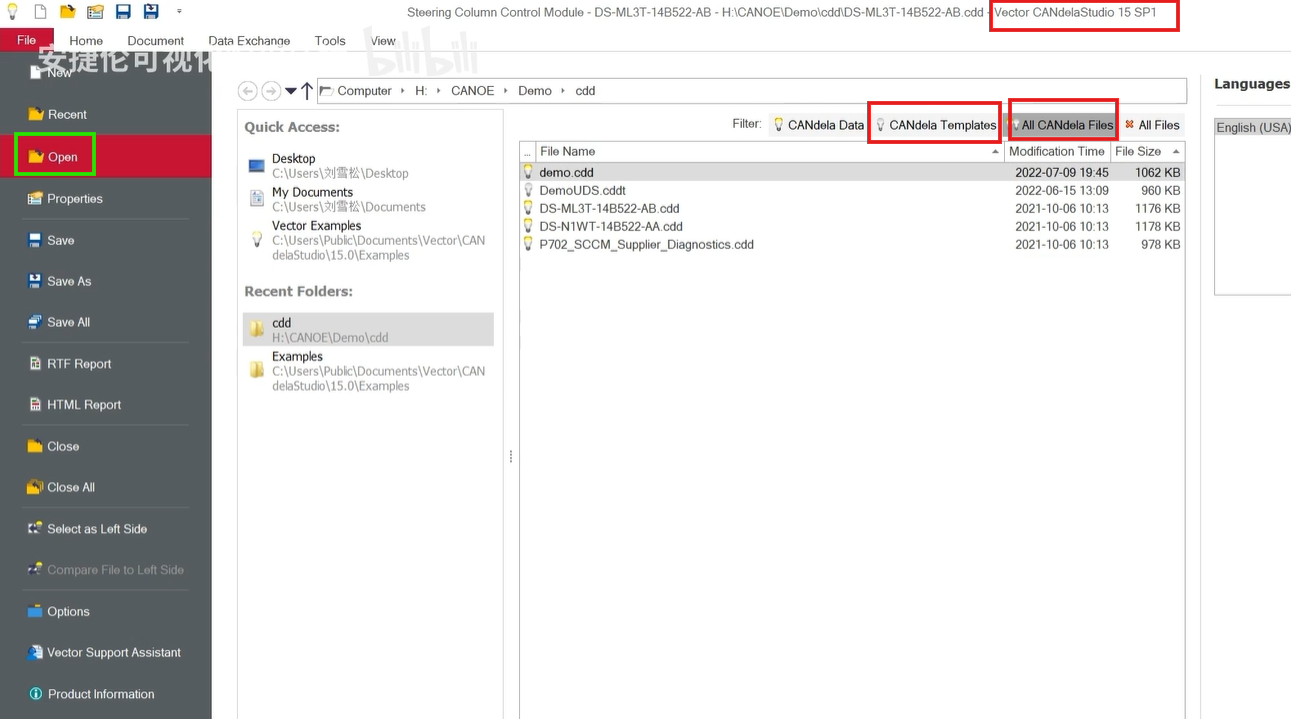

在CANdela中打开cdd文件

•

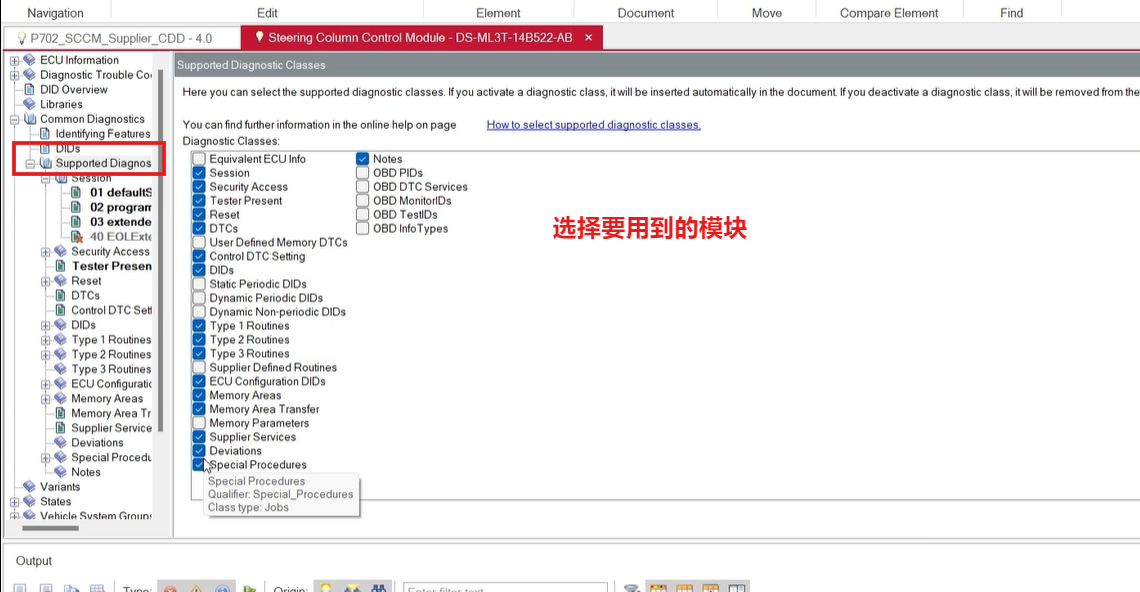

选择要用到的模块

• 如图 supported 点击或右键，勾选或取消勾选后，会自动添加/删除对应模块

• 如图 DIDs 部分右键增减

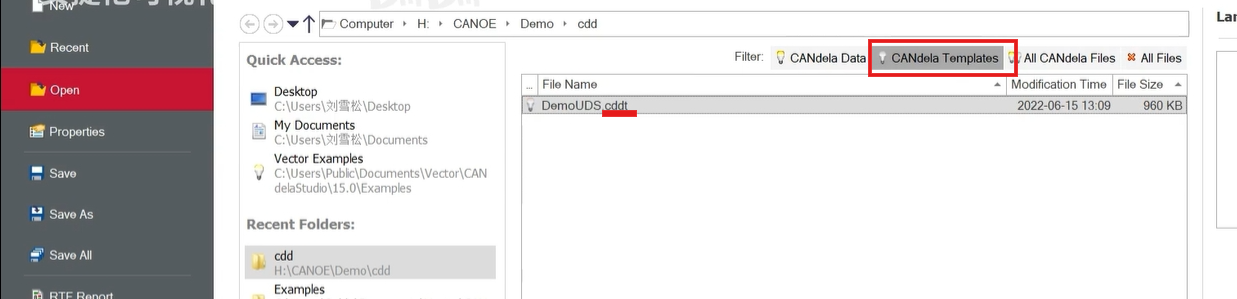

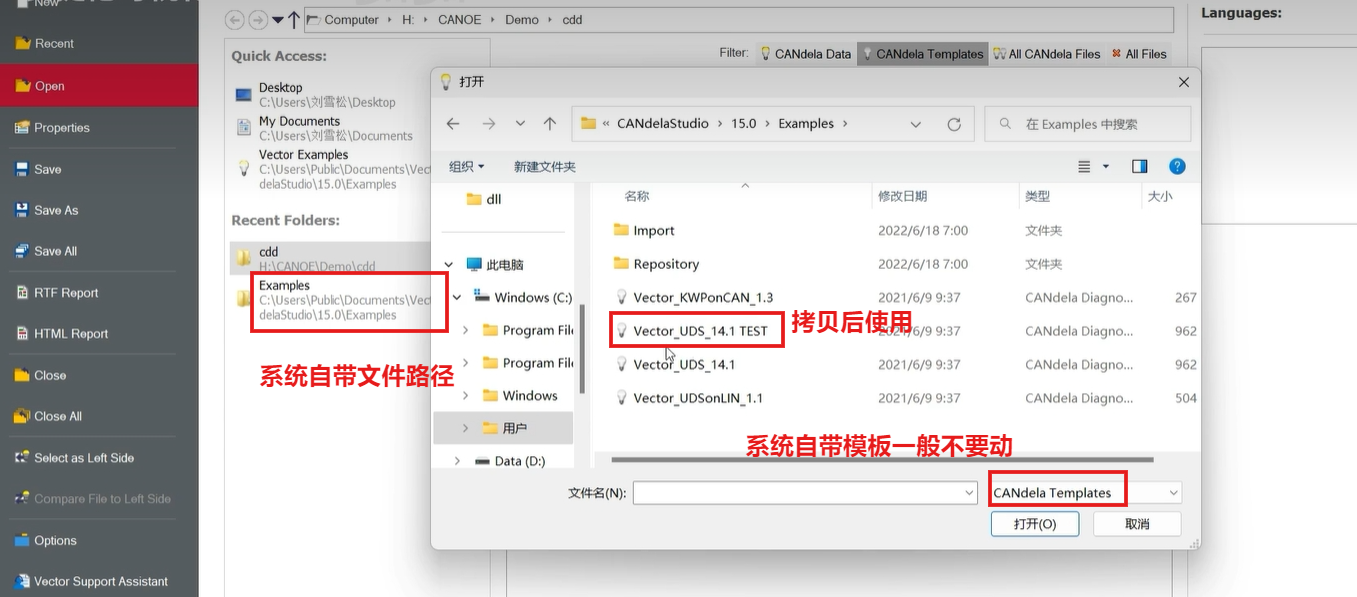

打开dllt文件：更多权限的可编辑dll文件

• dllt一般为车厂定义，提供给供应商，然后供应商按此开发

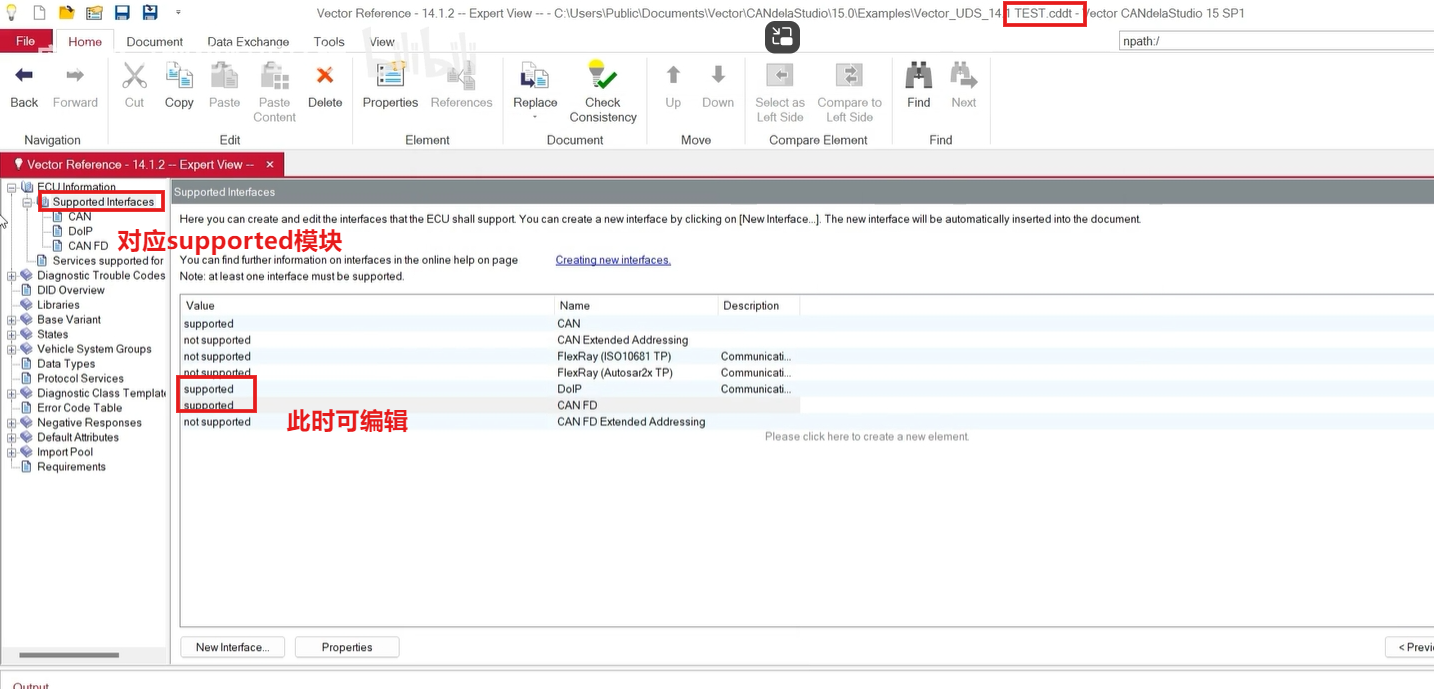

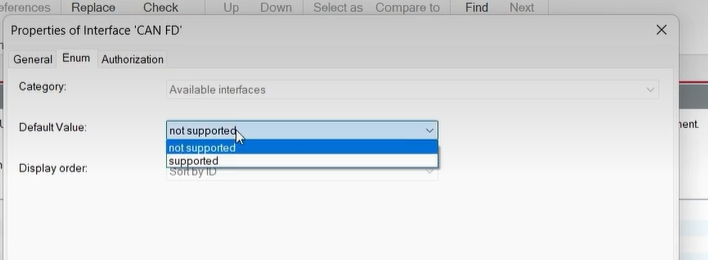

设置supported interface：CANFD/DoIP等

• 可以理解为车厂定义的3种通信方式

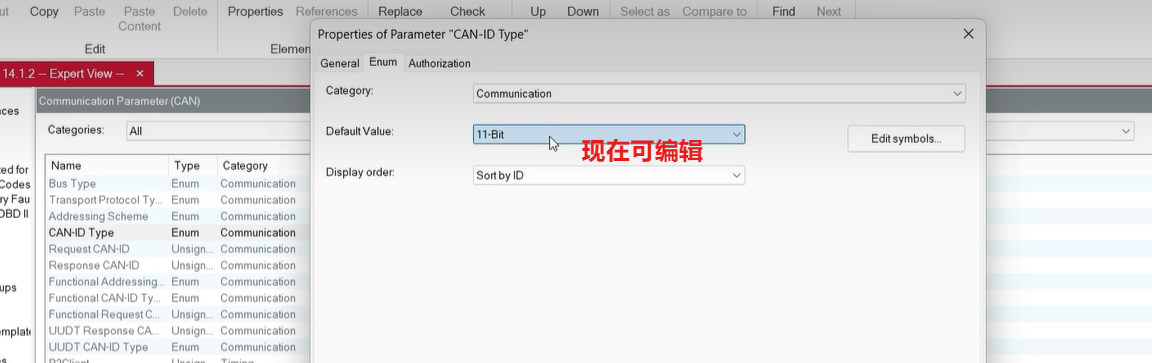

• 双击Name打开设置窗口

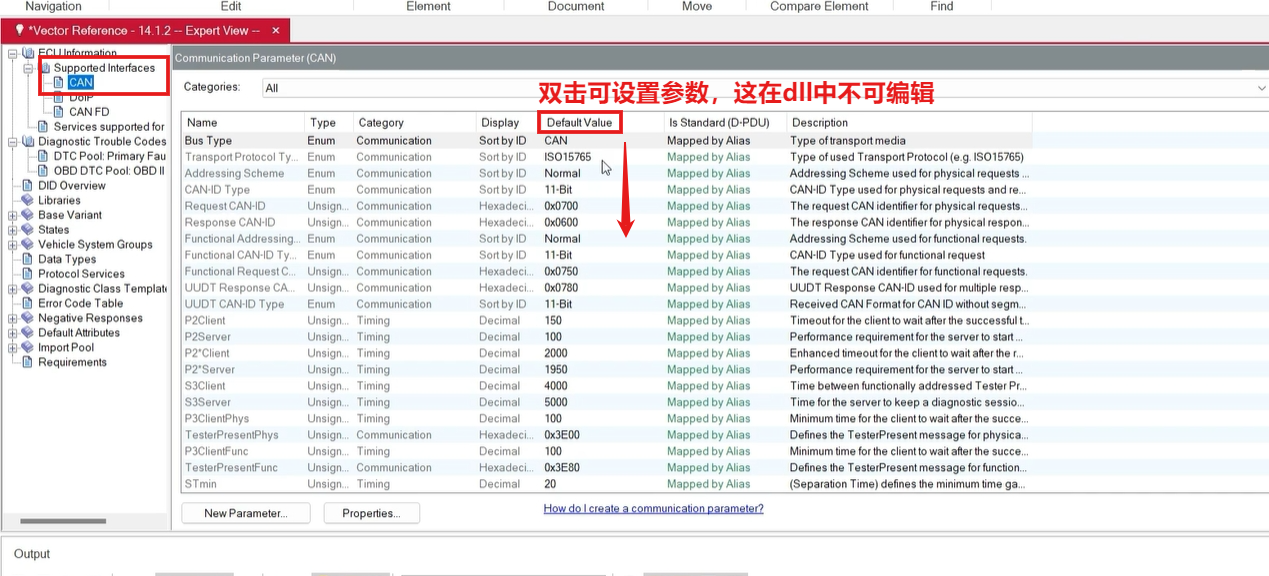

在CAN中编辑具体的参数：时间参数等

• 在dll文件中，这里是不可编辑

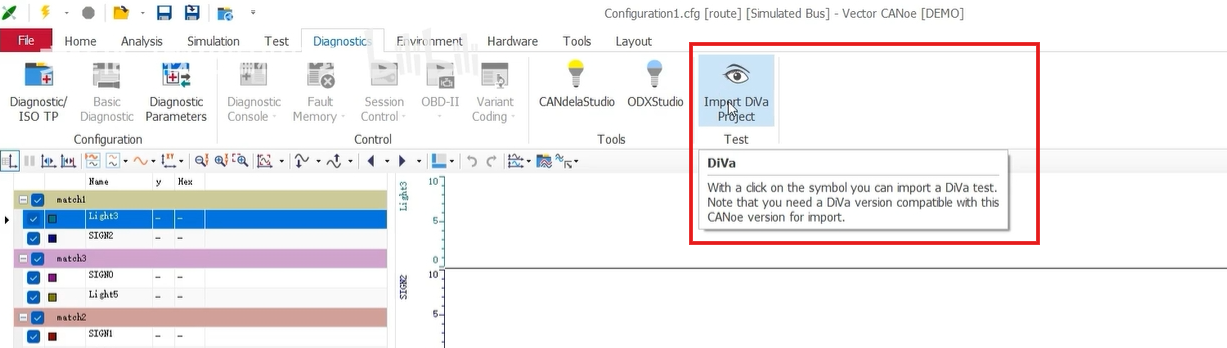

import Diva project

•

END
