C# - Winform , 模拟 软头丙烯马克笔 笔迹效果 的尝试。吸引人的画笔效果
小的时候，从来没有使用过 软头丙烯马克笔，有一次去文具店, 我被画笔鲜亮的颜色所吸引，售货员告诉我，这个笔写的字，不会在纸张上有任何的渗透，而且是软头的，我心想，软头的？那不是写起字来像毛笔的感觉吗？而且竟然不渗透纸张？这么神奇，于是买了回来，哇~ 写字的体验真的太棒了，写出来的字，圆圆的，很饱满，略带毛笔的渗透边缘的感觉，还会错以为自己写字很好而爱上写字，好像给字体加上了美颜的效果，真的太喜欢了。
所以我在想：软件上在进行白板签名的时候，能不能也显示类似的效果呢？于是我打算尝试一下, 看看能不能签名的时候模拟出类似的效果, 哪怕有一点点的相似呢?
寻找参考 – Ougishi
首先，我先进行各种搜罗, 看是否已经有类似 笔迹优化 软件，进行了各种搜索之后，找到了一个名字为 ougishi.exe 的软件，这个软件的表现真的很让我吃惊，写出来的字体真的有行云流水的流畅丝滑的感觉，但是它有两个缺点：字体的效果不是实时的，写完之后要点击一下 变换 显示，也有可能是版本的限制吧，除了这一点，其他的真的是看起来很完美：
寻找参考 – Win10 画图
另外，Win10系统自带的绘画软件也有一些效果，它的自由线条画笔有9种效果，但是看起来真的很不美丽：
贝塞尔曲线画笔 有6种：
寻找参考 – WPF InkCanvas
另外WPF自带的的 InkCanvas 画板效果，看起来非常的流畅， 它在绘制的 过程中 线条是有折线感的，在绘制完成之后，立刻自动进行了优化，所以看起来整体上也基本是实时的。它最大的缺点 就是所有点的位置都是均匀的，除此之外，其他都非常棒，极其流畅自然 ：
功能代码：
XAML:
<ink:InkCanvas x:Name="signatureCanvas" DefaultDrawingAttributes="{StaticResource DefaultDrawingAttributes}"/>XAML.CS:
signatureCanvas.DefaultDrawingAttributes.Color = Colors.Red;
signatureCanvas.DefaultDrawingAttributes.Width = 30;
signatureCanvas.DefaultDrawingAttributes.Height = 30;
signatureCanvas.DefaultDrawingAttributes.FitToCurve = true;
signatureCanvas.EditingMode = InkCanvasEditingMode.Ink;
目前我能找到比较好的效果，就以上这些，接下来我打算一步步进行尝试 。
从零开始尝试
根据查阅的资料，我了解到，在手写签名相关的设备上，有一些硬件是支持感应笔的压力，转弯的角度 等这些 与真实笔 接近的物理特性，但是我目前手头只有一个普通的触摸屏，它除了收集触摸的点的信息之外，没有任何其他数据可参考，因此我打算研究的前提是：普通的鼠标绘制，或者是普通的触摸屏绘制，因此我能依赖的信息，只有绘制在屏幕上的点，由此可以关联得到的信息是：根据点的记录时间来得到点的绘制速度，因此我研究的效果中，影响签名笔迹效果的是，每个点处的速度，根据不同的点速度显示为不同的形态
尝试1：观察点规律
那么在屏幕上签名的时候，实际补捉到的点，到底是什么样的形态呢 ？
先来收集点：
private bool is_down = false;
private Dictionary<PointF, DateTime> pt_time_dict = new Dictionary<PointF, DateTime>();
private void panel1_MouseDown(object sender, MouseEventArgs e)
{
is_down = true;
pt_time_dict.Clear();
pt_time_dict[new PointF(e.Location.X, e.Location.Y)] = DateTime.Now;
}
private void panel1_MouseMove(object sender, MouseEventArgs e)
{
if (!is_down) return;
pt_time_dict[new PointF(e.Location.X, e.Location.Y)] = DateTime.Now;
panel1.Invalidate();
}
private void panel1_MouseUp(object sender, MouseEventArgs e)
{
is_down = false;
}
private void panel1_Paint(object sender, PaintEventArgs e)
{
var keys = pt_time_dict.Keys.ToList();
for (int i = 0; i < keys.Count ; i++)
{
var rt = new System.Drawing.RectangleF(keys[i],new SizeF());
rt.Inflate(5, 5);
e.Graphics.FillEllipse(Brushes.Red, rt);
}
}
我们发现，在每一个点的位置，都绘制一个圆圈的话，线条的所有的位置看起来粗细都是相同的，只有在笔画 有交叉重叠的位置会显得更加的粗一些，但是实际上，我用马克笔以比较慢的速度绘制的时候，所有位置看起来都是大致粗细均衡的，但是当我在某个位置快速滑过去的时候，在结尾处，它有一个非常漂亮的尾巴，线条趋于变细，并且有稍微分叉的感觉，而且由于我有一种把笔画提过去冲劲儿，所以在提笔的时候，一般会有一点蓄力的感觉，所以会停顿的稍微久一点点，看到的颜色会更深，笔墨更饱满，笔划更粗，在笔画结束的位置，笔会逐渐抬起并离开纸张，接触纸的面积越来越小，所以笔画会越来越细：
尝试2：观察点速度
这里描述的特性稍微有一点点多 ，我无法一下全部关注它们。首先，我希望先了解每个点的速度，速度 等于 距离 除以 时间 ，所以我计划把每一点的速度 = 它与下一个点的距离 除以 它与下一点的时间差 ，单位分别是 像素 和 秒 ：
绘制代码:
private void panel1_Paint1(object sender, PaintEventArgs e)
{
var keys = pt_time_dict.Keys.ToList();
var value = pt_time_dict.Values.ToList();
var speeds = new List<double>();
for (int i = 0; i < keys.Count - 1; i++)
{
var rt = new System.Drawing.RectangleF(keys[i], new SizeF());
rt.Inflate(5, 5);
e.Graphics.FillEllipse(Brushes.Red, rt);
var dist = ptDist(keys[i], keys[i + 1]);
var time = (value[i + 1] - value[i]).TotalSeconds;
var speed = dist / time;
speeds.Add(speed);
}
Debug.WriteLine("速度：" + string.Join("、", speeds.Select(a=>(int)a)));
}
尝试3：让速度影响点大小
忽略过高或过低的异常值，我们观察到，绘制速度 快和慢的情况下，范围 大概在50 到 10000之间 ，假设我们设置最高速度为5000，最低速度为50 ，它们对应到的笔画的粗细，分别映射到 最细为1个像素， 最粗为30个像素：
绘制代码：
private void panel1_Paint (object sender, PaintEventArgs e)
{
var keys = pt_time_dict.Keys.ToList();
var value = pt_time_dict.Values.ToList();
var speedMax = 5000;
var speedMin = 50;
var speedRange = speedMax - speedMin;
var radusMin = 1;
var radusMax = 30;
var radusRange = radusMax - radusMin;
e.Graphics.Clear(Color.White);
List<float> lst_radus = new List<float>();
for (int i = 0; i < keys.Count; i++)
{
var speed = 0d;
if (i == keys.Count - 1)
{
var dist = ptDist(keys[i], keys[i - 1]);
var time = (value[i] - value[i - 1]).TotalSeconds;
speed = Math.Min(speedMax, dist / time);
}
else
{
var dist = ptDist(keys[i], keys[i + 1]);
var time = (value[i + 1] - value[i]).TotalSeconds;
speed = Math.Min(speedMax, dist / time);
}
var pct = 1 - (speed - speedMin) / (float)speedRange;
var r = (float)Math.Round(pct * radusRange + radusMin);
r = Math.Max(r, 1);
lst_radus.Add(r);
}
//绘制
e.Graphics.SmoothingMode = System.Drawing.Drawing2D.SmoothingMode.AntiAlias;
for (int i = 0; i < keys.Count - 1; i++)
{
var r = lst_radus[i];
var rt = new System.Drawing.RectangleF(keys[i], new SizeF());
rt.Inflate(r, r);
e.Graphics.FillEllipse(Brushes.Red, rt);
}
}
这个时候，我们看到：在慢速绘制的时候，圆圆的，有可爱的感觉了，在快速绘制的时候，也能够看到粗细的区别了。
尝试4：让线条更平滑
但是有一些问题，在快速绘制的时候，相邻的两个点大小差异太大，而且点的位置，有点乱，很不平滑，因此 因此需要添加对它们的平滑处理。
对于每个点的大小, 由与它相邻的前后两个点的大小做平均平均值，每个点的位置也由它前一点和后一点的x和y的均值来得到，这是1次平滑的计算，我们进行连续10次平滑计算，看一下效果：
平滑处理代码：
private void panel1_Paint (object sender, PaintEventArgs e)
{
var keys = pt_time_dict.Keys.ToList();
var value = pt_time_dict.Values.ToList();
var speedMax = 5000;
var speedMin = 50;
var speedRange = speedMax - speedMin;
var radusMin = 1;
var radusMax = 30;
var radusRange = radusMax - radusMin;
e.Graphics.Clear(Color.White);
List<float> lst_radus = new List<float>();
for (int i = 0; i < keys.Count; i++)
{
var speed = 0d;
if (i == keys.Count - 1)
{
var dist = ptDist(keys[i], keys[i - 1]);
var time = (value[i] - value[i - 1]).TotalSeconds;
speed = Math.Min(speedMax, dist / time);
}
else
{
var dist = ptDist(keys[i], keys[i + 1]);
var time = (value[i + 1] - value[i]).TotalSeconds;
speed = Math.Min(speedMax, dist / time);
}
var pct = 1 - (speed - speedMin) / (float)speedRange;
var r = (float)Math.Round(pct * radusRange + radusMin);
r = Math.Max(r, 1);
lst_radus.Add(r);
}
for (int t = 0; t < 10; t++)
{
//平滑位置
var lst_loc_rst = new List<PointF>();
for (int i = 0; i < keys.Count; i++)
{
if (i == 0 || i == keys.Count - 1)
{
lst_loc_rst.Add(keys[i]);
continue;
}
lst_loc_rst.Add(new PointF(
(keys[i - 1].X + keys[i ].X + keys[i + 1].X) / 3f,
(keys[i - 1].Y + keys[i ].Y + keys[i + 1].Y) / 3f
));
}
keys = lst_loc_rst;
//平滑大小
var lst_radus_rst = new List<float>();
for (int i = 0; i < lst_radus.Count; i++)
{
if (i == 0 || i == lst_radus.Count - 1)
{
lst_radus_rst.Add(lst_radus[i]);
continue;
}
lst_radus_rst.Add(
(lst_radus[i - 1] + lst_radus[i]+ lst_radus[i + 1]) / 3f
);
}
lst_radus = lst_radus_rst;
}
//绘制
e.Graphics.SmoothingMode = System.Drawing.Drawing2D.SmoothingMode.AntiAlias;
for (int i = 0; i < keys.Count - 1; i++)
{
//以点为中心绘制
//var r = lst_radus[i];
//var rt = new System.Drawing.RectangleF(keys[i], new SizeF());
//rt.Inflate(r, r);
//e.Graphics.FillEllipse(Brushes.Red, rt);
//以点为左上点绘制
var r = lst_radus[i];
var rt = new System.Drawing.RectangleF(keys[i], new SizeF(r,r));
e.Graphics.FillEllipse(Brushes.Red, rt); }
}
我们可以看到，经过平滑处理后，在慢速绘制的时候看起来非常漂亮，尤其是以点为 左上 绘制的时候，起笔的笔锋位置，非常有感觉；但是在快速绘制的时候，有效点断开了，接下来我们要把点进行补满。
尝试5：补齐线条中的缺失点
在补满点之前，正常绘制一笔（或者偏慢），一笔大概是30个点到50个点 ，但是现在 补充点之后，点数增加到了500个点左右，此时绘制的时候，明显速度变慢，因为圆圈数量过多导致ui卡顿 从而影响页面点采集，导致实际采集点数只有10点左右，甚至更少，补齐后的线条也呈现出明显的线性特征，显得非常僵硬，并且绘制的时候严重闪烁，
这个时候有 3 个方案可以考虑：
方案 1 ：使用鼠标钩子，将点的采集 与点的补齐算法、和ui绘制进行分离，使原始点的采集完全不受任何卡顿的影响，我对这种方案进行了尝试，是基本可行的，但是要处理相对位置（鼠标钩子是相对屏幕全局的位置），而且还要使用钩子机制，我个人不太倾向于这个方案；
方案 2 ：进行离屏绘制，仍然是通过ui采集点，但是采集完成之后，对点的补齐和绘制在另外一个线程处理，UI重绘的时候直接绘制这个缓存图, 这个方案我也进行了尝试，但是会闪烁严重，并没有明显的提速；
方案 3 ：这是一个设置起来很简单的方案，其实它类似于批量提交UI更新, 就是开启双缓冲机制, 实验证明：这是一个既简单又靠谱的方案，效果非常的好：
开启双缓冲，同时将点的计算放在单独的线程处理（点的补齐算法让AI写的，调教多次后出来的），然后调整显示方式使它错位显示，便于比对：
private void panel1_Paint(object sender, PaintEventArgs e)
{//检测双缓冲if (!enbale_doublebufferd)panel1.GetType().GetProperty("DoubleBuffered", System.Reflection.BindingFlags.Instance | System.Reflection.BindingFlags.NonPublic).SetValue(panel1, true, null);//单独线程计算补齐点CheckPtsLoop();e.Graphics.Clear(Color.White);e.Graphics.SmoothingMode = System.Drawing.Drawing2D.SmoothingMode.AntiAlias;stopwatch.Restart();foreach (var r in darw_rect_fill){e.Graphics.FillEllipse(Brushes.Red, r);}stopwatch.Stop();Debug.WriteLine("绘制补充点耗时毫秒：" + stopwatch.ElapsedMilliseconds);stopwatch.Restart();foreach (var r in darw_rect_init){e.Graphics.FillEllipse(Brushes.Green, r);}stopwatch.Stop();Debug.WriteLine("绘制原点耗时毫秒：" + stopwatch.ElapsedMilliseconds);if (true){//错位绘制，用于比对效果 - 原始 foreach (var r in darw_rect_init) e.Graphics.FillEllipse(Brushes.Red, r.X, r.Y - 150, r.Width, r.Height);//错位绘制，用于比对效果 - 合成{foreach (var r in darw_rect_fill) e.Graphics.FillEllipse(Brushes.Green, new RectangleF(r.X, r.Y + 150, r.Width, r.Height));foreach (var r in darw_rect_init) e.Graphics.FillEllipse(Brushes.Green, r.X, r.Y + 150, r.Width, r.Height);}}Text = "原点数：" + darw_rect_init.Count + ",补充后：" + darw_rect_fill.Count;
}

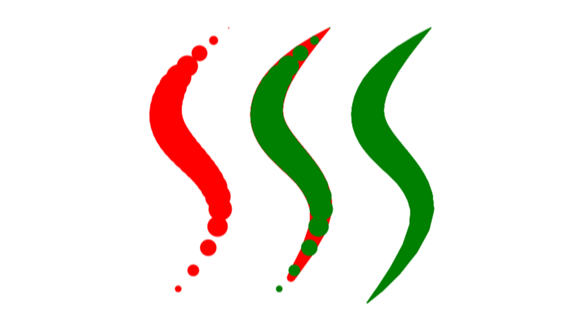

（每个图片中展示的3个分别为原始点，原始点+补充点分色显示、融合显示 ）
开启了双缓冲之后的效果非常神奇，慢速绘制的效果非常好看，有粗有细，起笔有锋，这完全只根据了点的速度出来的效果，但是也明显地看到了一些问题：
问题 1：在非常快速绘制的时候，当前是按照 平均位置 来补齐的点，呈现出明显的线段形态，这里应该优化为贝塞尔曲线，
问题 2：目前只能看到最简单的笔锋效果，但实际上 软头丙烯马克笔 在进行绘制的时候，在不同笔画中的位置， 所呈现的形态是不一样的。比如我们在写笔画 捺 的时候，在拖尾的地方，笔的倾斜方向基本上是固定的，在绘制 捺 和 撇 的时候，尾巴的地方并不是像上面图片中简单的拖个细尾巴，这样其实不好看，它有一个 更浑厚饱满的尾巴，最后再加上一个小尖尾峰，稍微有一点毛笔感觉的样子。
因此接下来要做的工作是，在简单笔画的条件下，对不同的单笔画，加入一些特性的模拟。
等待后续更新。
