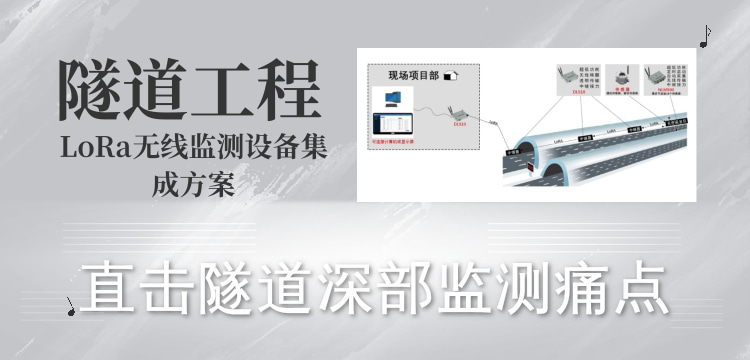

隧道工程LoRa无线监测设备集成方案 直击隧道深部监测痛点
河北稳控科技专业从事岩土工程信息化监测设备（监测仪器、仪表及监测系统）。基于隧道监测实际情况，结合工程环境情况，特推出一站式现场监测方案，旨在方便快捷地完成隧道深部及信号盲区部分的施工监测，利用设备优势，尽量简化设备种类；解决无信号工况下的数据采集及传输，打通从监测面到项目部的最后2公里（距离可累加）。
监测方案主要由以下几部分组成:
1)监测面传感器（根据监测项目选择适用传感器）
2)数据采集（传感节点NLM500 LORA无线采集仪）：
3)数据传输部分(DLS10中继器):
4)数据显示部分(现场项目部计算机或显示屏)
可选5）终端网关远程传输（DLS11 4G网络传输,服务器平台数据解析，远程查看）
方案一：
适用范围：
1、项目部距离监测现场距离近；
2、监测截面少，仅监测面纵深比较深的隧道；
使用设备： 1、传感器（若干）2、无线数据采集仪NLM5系列（单台最多16个通道，数量根据监测截面及传感器数量）3、中继器DLS10(数量参照传输距离)4、终端设备，电脑或一体显示屏。
方案说明：监测截面可以使用多种类型传感器，数据通过无线数据采集仪（NLM5系列）作为传感节点通过LoRa信号传输，中继器（DLS10）进行数据中继传输，直至到达现场指挥部终端电脑。注：如多个LoRa信号同时传输，可设置设备编号或频段，便于组网监测。
方案二：
适用范围：
1、项目部距离监测现场距离较远或者需要远程上传数据平台；
2、监测截面较多，同时需要LORA数传；
使用设备： 1、传感器（若干）2、无线数据采集仪NLM5系列（单台最多16个通道，数量根据监测截面及传感器数量）3、网关DLS114、终端设备，电脑或一体显示屏。
方案说明：监测截面可以使用多种类型传感器，数据通过无线数据采集仪（NLM5系列）作为传感节点通过LoRa信号传输，网关设备DLS11将数据远程发送至服务器，终端设备电脑可远程查看数据。注：如多个LoRa信号同时传输，可设置设备编号或频段，便于组网监测。
