记录一下机械臂的12点标定流程（9点标定+旋转标定）。
目的
之前写的相机标定，主要有两个目的。
- 畸变纠正
- 坐标系转换
本次介绍的12点标定，则涉及到了如何通过视觉引导机械臂移动到正确的位置。将不同坐标系转移到世界坐标系下实现视觉引导机械臂运动。
9点标定
眼在手下
相机不随机械臂一起移动，而是安装到一个固定的位置拍照。
9点标定流程

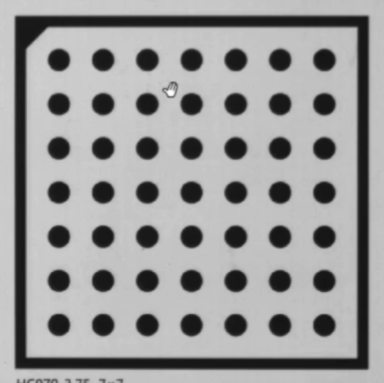

此处标定使用的仍然是Halcon提供的标定板。
- 将需要使用的标定板或标定板图像，固定在工作平面上。然后使用相机拍摄一张图像。

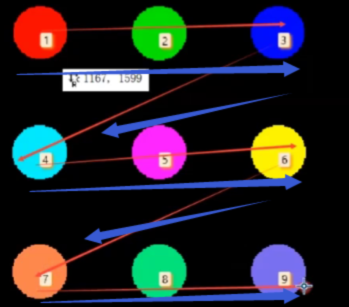

- 使用Blob分析，提取标定板上的9个点，这里要注意提取点的顺序（方便与后面机械臂跑点对应）。
- 获取每一个点的外接圆，并提取外接圆的中心坐标。
- 首先记录机械臂标准工作位，然后控制机械臂分别按照上面的像素点顺序移动到9个点，并记录每个点的机械臂坐标。
- 在Halcon通过算子（vector_to_hom_mat2d）得到坐标系之间的转换关系。
- 根据得到的仿射变换矩阵，即可使用算子（affine_trans_point_2d）实现坐标之间的转换。
此处的标定只涉及到了XY的平面坐标系，对于Z轴，我们是不需要进行标定的。机械臂每次运动结束后，都要返回工作位，然后相机再拍照。
眼在手上
相机安装在机械臂上，跟随机械臂一起移动。
旋转标定

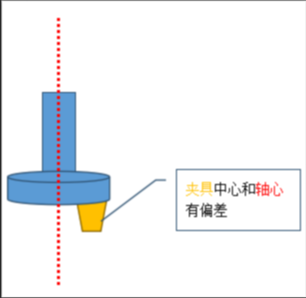

当机械臂末端有转轴，并且转轴与夹具不在一个旋转中心上时，物料就会因为旋转而产生额外的误差。
在这种情况下，如果我们旋转之后，不进行纠偏，直接把物料移动到标准位。就会产生误差。因为我们之前所做的9点标定只能保证通过相机将物料从某一点移动到另一个地方，但没办法保证角度也是对齐的。
旋转中心求得一个近似值，通常受到一下因素影响：
- 旋转中心的半径长度，长度越大 精度越差。
- 相机自身的畸变（做相机标定）。
旋转标定流程

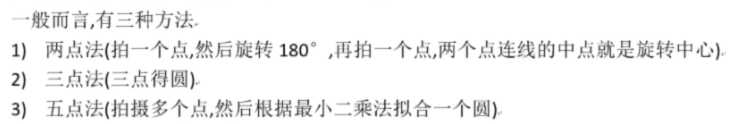

此处以三点标定为例。

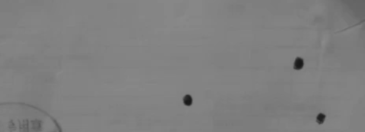

- 固定机械装置不再进行移动，通过控制机械装置旋转移动标定物。每移动一次就让相机拍一张照片。这里用黑笔记录了一下探针每次移动的位置
- 保证旋转角度尽可能均匀，照片尽量清晰。
- 在Halcon中使用Blob分析提取对应的点。
- 筛选区域提取外接圆。
- 利用之前的九点标定结果，先将所有点转换到世界坐标系下。
- 拟合对应的圆（gen_circle_xld、fit_circle_contour_xld）,得到拟合圆心和半径。这里有一点问题，如果要用拟合圆的方法最好拍5个点。拟合方法选用最小二乘法
至此，旋转标定结束。
旋转标定纠偏
方法一
需要拍照两次，第一次用来纠正角度，第二次用来纠正XY位置。一定要先纠正角度再纠正XY位置，如果最后纠正角度，旋转后XY还是对不齐。
- 先回原点拍照确定基准位置
- 放置物料后 第一次拍照 用来纠偏角度（使用模板匹配、rect2都可以确定角度）
- 根据角度差进行旋转
- 再次拍照，确定旋转后物料与模板的XY坐标差
- 使用九点标定结果，得到偏移量进行移动

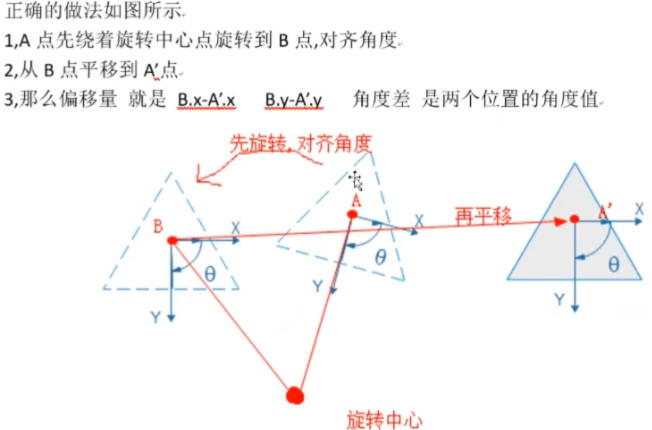

方法二
只拍照一次，直接纠正角度以及XY坐标。
流程如下：
- 利用旋转标定得到的旋转中心，计算物料绕旋转中心 旋转后的坐标。
- 计算模板与旋转后物料坐标的差值，进行纠偏。
a. 公式中的cos和sin是 模板角度-当前物料角度的角度值
b. CenterX和Y是在世界坐标系下的 旋转标定得到的圆心坐标-当前物料坐标
计算公式
* 获取当前位置绕旋转中心，旋转之后的点位置
offset_p := Phi_Target-Phi_Curr
sin_value := sin(offset_p)
cos_value := cos(offset_p)
affine_trans_point_2d (HomMat2D,Row_Curr ,Column_Curr , x, y)
after_angle_x:=(x-CenterX)*cos_value-(y-CenterY)*sin_value+CenterX
after_angle_y:=(x-CenterX)*sin_value+(y-CenterY)*cos_value+CenterY
* 目标位置-旋转之后的位置，获取偏移量
affine_trans_point_2d (HomMat2D,Row_Target ,Column_Target , Qx1, Qy1)
* 纠偏量xy
dx := Qx1-after_angle_x
dy := Qy1-after_angle_y
* 获取纠偏角度
offset_angle :=Angle_Target-Angle_Curr#这里再次纠偏，0.722是计算得到的 机械旋转1度与我们这里计算的1度的比例关系
machine_a := offset_angle/0.722
